纳米防水型保水剂1号（简称RX）
全国第一家生产无机防水保水剂的单位，它全部或部分代替纤维素醚，可大幅度降低成本；又可代替有机硅憎水剂和其它防水抗渗剂，再一次降低成本，性价比优。
既保水又防水，独此一家，是砂浆与腻子的首选。欢迎来电联系，免费提供样品和技术资料，供您试验和参考。
掺量:每吨砂浆3-6kg（砂浆与腻子）。
品种与价格：
（一）特种砂浆专用：8.0元/kg（防水砂浆，耐水腻子，粘结、抹面砂浆
（二）普通预拌砂浆专用：详见技术资料“RX复合外加剂”
使用原则：去掉1kgHPMC（纤维素醚），加入1.0kg至1.5kg纳米防水型保水剂，二者比例为1:1 至1:1.5。
RX使用温度：-30℃-110℃；MC使用温度：18℃-36℃
RX渗透系数8X10-18，属永久性防水材料，具有高度水密性和自我修复能力；用于防水砂浆。
新产品RX保水粉2号(简称RX2)
(一)本质区别与保水原理
1.1、HPMC是纯有机产品，HPMC溶于水，不耐水。
RX保水粉2号是纯无机产品，它完全不溶于水，耐水。
1.2、HPMC靠粘度保水。含挥发性有机物，影响空气质量，有毒、有味，非环保产品，涉气环境违法。
RX 保水粉2号靠结构保水，具有触变润滑性能。环保、节能、安全绿色产品。
完全是两种不同物质，保水原理也根本不同。
(二)与HPMC的比较优势
2.1、HPMC不耐水，怕高温，大幅降低砂浆抗压强度，耐久性差；RX2保水粉耐水，耐高温，大幅增加砂浆抗压强度，提高抗冻和抗渗性能，耐久性好。
2.2、价格优势：HPMC18~25元/kg，RX保水粉2号2元/kg。
2.3、性能：HPMC加入量1.5kg/T，保水率96.98%。
RX2号加入量1.5kg/T,保水率94.48%。
(三)特别提示
3.1、HPMC靠粘度保水，干得慢，发粘。易燃、易爆，不安全。
RX2号把水装入结构，干得慢，不粘。不燃、耐温、无害，绿色环保。
3.2、去掉 0.2kgHPMC，加入RX2号1.5kg即可，其它组分不变。
3.3、RX2号和易性好，施工手感好、效率高、时间长。耐高温，不受气温影响，保水率恒定不变。
RX玻化微珠保温砂浆
一、配比：
水泥350g，玻化微珠350g，胶粉8g，纤维素醚2.76g，保水2号18g，水760g。
二、材料：
水泥为42.5#水泥，纤维素醚为HPMC，保水2号保水率≥92%，玻化微珠是电炉加热1200℃珍珠岩矿砂、并蒸汽养护8h所得，容重90~150kg/m3，吸水率30~50%。
三、工艺：
将水泥、玻化微珠，胶粉和纤维素醚混合，搅拌30s；添加我公司的保水2号和水，缓慢搅拌2min即成。
四、优势：
RX玻化微珠保温砂浆强度高、质轻、保温、隔热、防火、耐磨、耐腐蚀、电绝缘性好等优点。
五、保水2号，我公司供货，2元/kg。
.jpg)
RX70耐水石膏基保温砂浆
一、配比（重量比）
脱硫石膏 60份
矿粉S95矿渣粉 30份（或玻璃微珠）
42.5普硅水泥 9份
325目氧化钙（Cao） 1份（生石灰）
保水剂2号（我司） 0.60份
缓凝剂 0.05份
减水剂 0.3份
聚苯颗粒 1.8份
水 75份
二、工艺
将上述八种组份投入干粉混合机中，混合3分钟，加水混合搅拌3分钟，再加入聚苯颗粒再搅拌3分钟就得到本产品——耐水石膏基保温砂浆。
三、性能
本产品干密度435kg/m3，抗折强度4.20Mpa，抗压强度为8.0Mpa，软化系数为0.76。
RX憎水玻化微珠保温砂浆
一、配方：
憎水玻化微珠70份、水泥70份、粉煤灰30份、保水1号1.4份、聚硅氧烷憎水剂粉末0.06份、水200份。保水1号我公司供货，保水率≥90%，8元/kg。
二、材料
2.1保水1号为我公司供货保水率≥90%，触变剂、防水、耐水、抗开裂。
2.2憎水玻璃微珠是由甲基硅酸钠憎水剂和水按体积比1:50混合得到有机硅憎水剂，然后将玻化微珠浸泡其中，温度为50℃，时间2小时，然后干燥至恒重，就得到玻化憎水微珠。
三、工艺：
3.1混合，将配方中的憎水玻化微珠、水泥、粉煤灰、保水1号、聚硅氧烷憎水剂和水搅拌均匀，得到半成品。
3.2 将甲基硅酸钾憎水剂和水按1:30混匀，制得有机硅憎水剂，将它喷洒于3.1半成品的表面，制成憎水玻化微珠保温砂浆成品。
四、优点：
本产品在潮湿中仍能保持保温性能，耐候性能好，寿命长久，对生产工艺要求简单，容易工业化生产。
Rx外墙外保温系统砂浆
一、外墙保温砂浆
1.1外墙保温砂浆由胶凝材料水泥、级配石英砂、抗裂纤维等材料组成。它可用于外墙保温系统中XPS、EPS 保温板的粘贴于外墙基层上，网格布及保护层抹面由外保温抹面抗裂砂浆操作，它生产工艺简单，无毒无味、无污染环境的环保型新型干粉砂浆。
1.2外保温砂浆的配合比及生产工艺
外墙保温砂浆的原材料国内建材、化工商店有售，生产工艺简单，成本低，流水生产线设备由干粉混料系统、计量、包装、收尘装置等。外墙保温系统粘结，抹面砂浆生产工艺比较简单，生产配合比见下表1、表2。必须加入0.02%HPMC以改善施工性能。

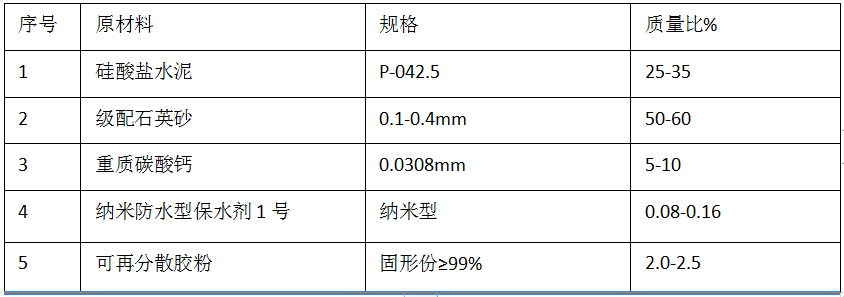

1.2.1 表1 外墙保温系统粘结砂浆基本配方
1.2.2 粘结砂浆基本工艺
准确计量一次投料的各组成原材料。先水泥、石英砂一次的1/3以及纳米防水型保水剂和可再分散胶粉的全部预混合 3~5分钟。
再投入重质碳酸钙，水泥、石英砂的全部混合搅拌20-30分钟，混合搅拌机转速400转/分，随机抽检、仓储、包装，

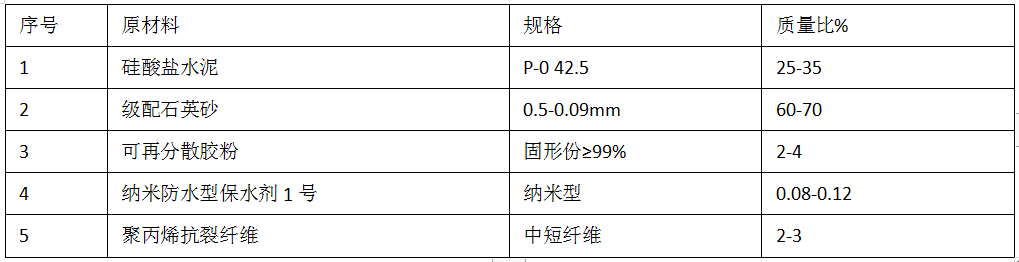

1.2.3 表2 外墙保温系统抹面砂浆基本配方
1.2.4 保护层抹面砂浆工艺
准确计量一次投料的各原材料，先把1/5的水泥、抗裂纤维的全部，预混2-5分钟。再投 1/3 的水泥、石英砂与可再分散胶粉和纳米防水型保水剂全部一起混匀。最后把剩余的水泥、石英砂全部投入正在运转的混合搅拌机中。一次混合时间 20-30 分钟，搅拌机转速 400 转/分为宜。随机抽检、仓储、包装。
1.2.5 为降低成本，发展循环经济，享受国家免征增值税优惠政策，可把粉煤灰或矿渣采用内掺法替代30%的水泥。
1.3 外墙保温系统粘结剂，抹面砂浆物理性能见表 3、表 4:

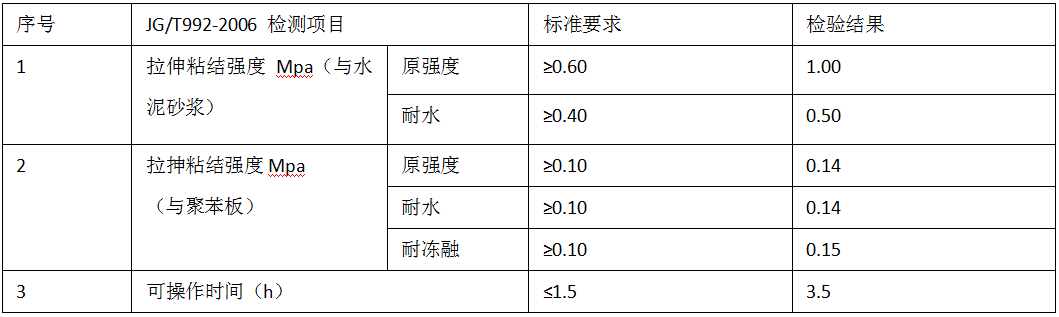

表3 外墙保温系统粘结砂浆物理性能指标

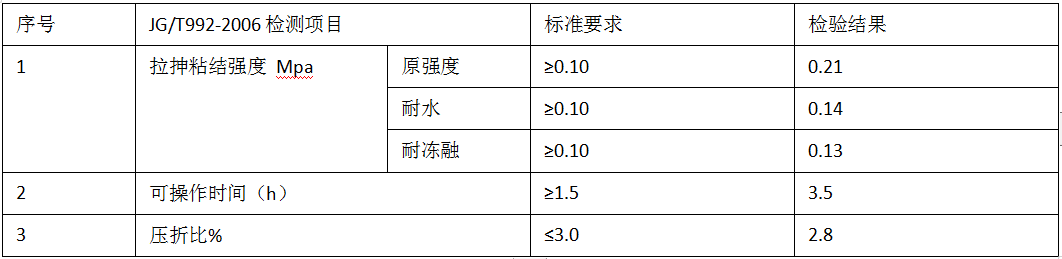

表4 外墙外保温系统抹面砂浆物理性能指标
二、外墙外保温系统施工工艺
外墙外保温施工工艺主要考虑，以防止外保温工程裂缝（系统裂缝、防护层裂缝、面层裂缝）“三裂缝”和保温材料空鼓、脱落及渗水方面，按以下的施工工艺施工，此保温系统施工方法也能符合新领布的GB50411-207《墙体节能工程标准》。
1、组成材料：
1）XPS、EPS 保温板用粘结砂浆。
2）XPS、EPS保温板用保护层（抹面）抗裂砂浆。
石家庄仁信矿产品公司
地址：河北省石家庄市槐南路136号
邮编：050031
电话：0311-85895468
传真：0311-87207866
联系人:
邵殿信 13582327713
王学民 15690325471
